發布日期：2019-06-26  點擊次數： 1882
高溫蠕變松弛試驗機，用于檢測材料在高溫環境下的蠕變和松弛性能，因?yàn)樵嚇雍蛫A具通常為金屬，因此無法進行對試樣通電流的復合蠕變松弛試驗。因中南大學機電院新課題組的科研需要，要配套研發一種新款高溫蠕變松弛試驗機，試樣與設備需要嚴格絕緣（包括常溫和高溫環境下）。溫控系統需要實現恒升溫速率控溫，試驗過程中的溫度按設定程序控制。并且具有定時啟動功能?，F(xiàn)有國內產品無法滿足要求?；诖巳继┙莩薪恿寺?lián)合研發絕緣蠕變松弛試驗機的立項。

中南大學設備現場

該產品的創新點包括：

1.目前國內的新材料的檢測方式層出不窮，客戶想在試樣試驗時對試樣進行加電流試驗，而且還是在高溫情況下進行，就需要對測試工裝引出部分作為絕緣不導電處理，滿足客戶在高溫情況下絕緣性能要求。通過運用耐高溫絕緣塑料的抗壓性能，調整夾具結構（由直接拉伸調整為拉串壓），最終實現了試樣與設備及主機嚴格絕緣。

2.本技術提供一種用于蠕變試驗的夾具系統，包括上拉伸桿、板材試樣接頭、引伸桿、下拉伸桿等部件；上拉伸桿與板材試樣接頭之間設有第一連接部件；板材試樣接頭與下拉伸桿之間設有第二連接部件；板材試樣接頭與引伸桿同軸心連接；第二連接部件的結構與第一連接部件的結構相同；第一連接部件采用臺肩接頭、凸形塊以及第一墊片的組合方式或者采用第一擋塊、第二擋塊、第二墊片、拉伸塊以及固定部件的組合方式。

3.本技術中第一連接部件以及第二連接部件的設計使得整個絕緣材料部分的受力情況由原來的受拉變?yōu)槭軌?，降低系統對絕緣材料的抗拉強度的要求；拉伸塊等采用絕緣材質，引入脈沖電流后整體設備不帶電，提高設備使用過程中的安全性能，蠕變效果好。

該專用試驗機獲得發明專利一項。并在中南大學、西北工業大學等高校成功應用，獲得良好的社會效應。

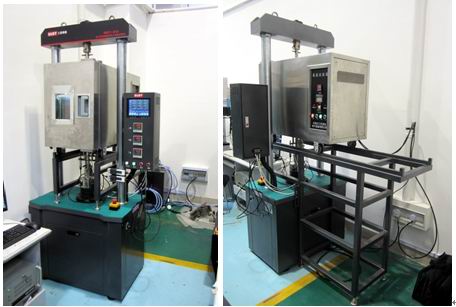

西北工業大學設備現場
