根據(jù)國標(biāo)GB/T3074.1-2008，石墨電極需要測(cè)試抗折強(qiáng)度，使用材料試驗(yàn)機(jī)來完成。量程一般為5kN。

抗折強(qiáng)度，是材料受外力彎曲時(shí)所能承受的最大負(fù)荷，其數(shù)值為試樣彎曲斷裂時(shí)，橫截面上正應(yīng)力的大小。

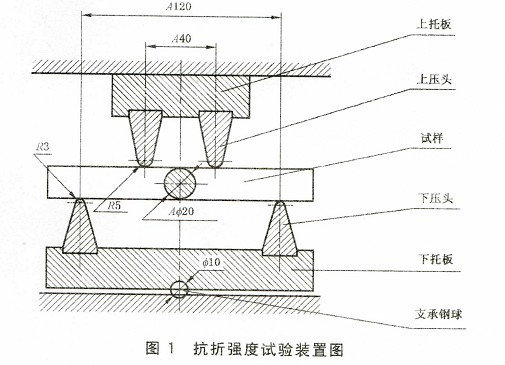

石墨電極的試驗(yàn)機(jī)抗折強(qiáng)度測(cè)定采用四點(diǎn)彎曲法，如圖所示：

試驗(yàn)過程：

先將試樣在110度烘箱中烘干2小時(shí)，放置在干燥器中冷卻；

測(cè)量試樣的長(zhǎng)度和直徑；

將試樣放在試驗(yàn)機(jī)彎曲夾具座上進(jìn)行壓縮，速度為1.5mm/min，直至斷裂，記錄最大力。

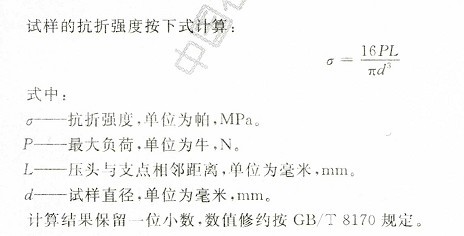

計(jì)算抗折強(qiáng)度，按如下公式：
